Tichý odpadní systém MASTER 3 PLUS

VZNIK HLUKU – NEŽÁDOUCÍ EFEKT PŘI ODVODU ODPADNÍCH VOD

Rezonance vzduchu v dutině a vibrace stěny jsou podstatou velké části hudebních nástrojů, v nežádoucím smyslu však také obecnou příčinou hluku jako takového. Systém MASTER 3 PLUS oba tyto efekty omezuje - vzniku některých kmitů účinně zabraňuje, další hned v zárodku tlumí, nedovolí rezonanci systému.

Master3
Materiál PP-CO/PP-MV/PP-CO
Průměry D (OD)

32, 40, 50, 75, 90, 110, 125 a 160 mm

Délky 150, 250, 500, 1000, 1500, 2000 a 2650 mm

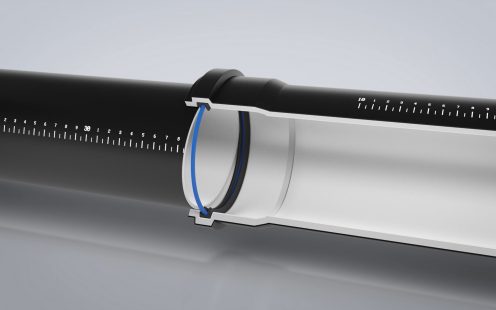

Způsob spojování hrdlové spoje

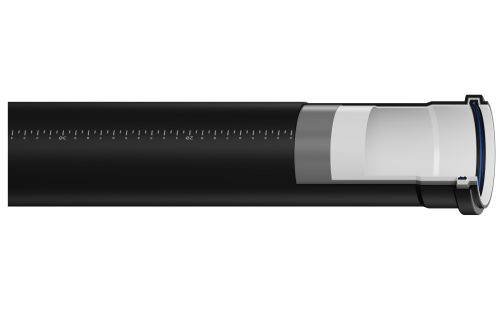

Konstrukce trubek systému MASTER 3 PLUS

Stěny potrubí systému MASTER 3 PLUS jsou vyrobeny ze tří vrstev.

  • · Hladká vnitřní vrstva je vyrobena z polypropylenového kopolymeru (PP-CO). Tato část potrubí neumožňuje přilnutí špíny a je částečně odpovědná za zvukovou izolaci.
  • · Vyrobená z minerálně obohaceného polypropylenu (PP-MV), vyztužená střední vrstva je zodpovědná za vysoký stupeň obvodové a podélné tuhosti a výjimečnou trvanlivost. Díky svým vlastnostem je tato vrstva zodpovědná hlavně za potlačení zvuku.
  • · Hnědá vnější vrstva díky svým vlastnostem dává trubce vysokou rázovou odolnost i při nízkých teplotách. Je vyroben z polypropylenového kopolymeru (PP-CO).

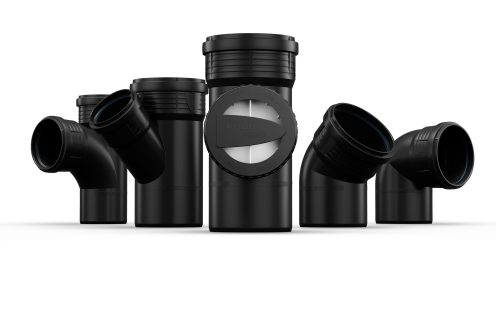

VLASTNOSTI TVAROVEK

  • Vysoká hmotnost a větší tloušťka stěny
  • Vyšší kruhová tuhost (SN4)
  • Vysoká zvuková izolace
  • Vyšší hmotnost vede ke zvýšené akustické izolaci
  • Design tvarovek optimalizovaný pro průtok
  • Nový tvar hrdla umožňuje hladký přechod mezi vloženým koncem trubky a tvarovkou. Tím se snižuje hydraulický odpor.
  • Odbočky s náběhem
  • Hydraulicky optimalizované odbočky umožňují připojení více domácností k svodovému potrubí.

VÝHODY

Interakce 3 vrstev a jejich speciálních vlastností dává řadu pozitivních vlastností potrubnímu systému MASTER 3 PLUS:

  • vysoká kruhová a podélná tuhost
  • vysoký průtok odpadních vod
  • vynikající zvuková izolace

APLIKACE

Zvukově izolační kanalizační systém MASTER 3 PLUS je určen pro použití v obytných budovách a průmyslových instalacích.

Příklady oblastí použití:

  • byty
  • rodinné a bytové domy
  • renovace / rekonstrukce stávajících zařízení
  • tovární instalace
  • kuchyně, průmyslové prádelny
  • školy, nemocnice
  • hotely, pečovatelské domovy

V těchto zařízeních lze systém MASTER 3 PLUS použít k výstavbě:

  • potrubí a kolektory
  • čističky odpadních vod
  • kolem

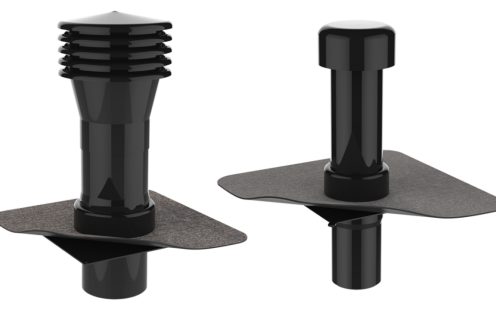

  • ventilační kanály

ZVLÁŠTNÍ APLIKACE

Díky nadstandardním vlastnostem lze systém použít například ke konstrukci:

  • zařízení na odstraňování prachu (centrální vysavače);
  • pro vypouštění chemicky agresivní odpadní vody v rozmezí pH ~ 2 (kyselé) až pH ~ 12 (alkalické)

TECHNICKÉ PARAMETRY

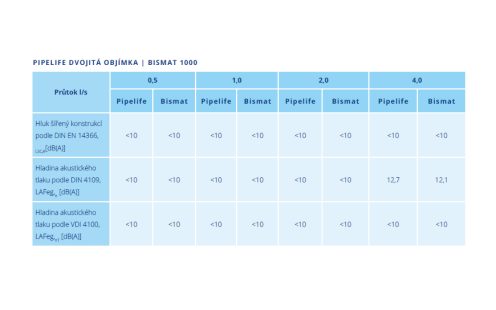

Hladina hluku LAFeq, nT [dB (A)] pro MASTER 3 PLUS – prostor „Suterén – za instalační zdí“ ve vztahu k VDI 4100 naměřené ve Fraunhofer- Institut für Bauphysik IBP ve Stuttgartu – zkušební zprávy P-BA90/2018 a P-BA91/2018.
Objemový průtok l/s 0,5 1,0 2,0 4,0

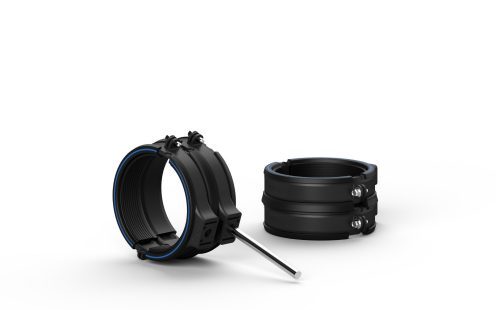

s objímkami Bismat 1000 <10 <10 11 15
s objímkami Bismat 2000 <10
11 15 19
s plastovými objímkami MASTER 3 PLUS - 12 17 21

JAK ZBUDOWANE SĄ RURY SYSTEMU MASTER 3 PLUS?

Ścianki rur systemu MASTER 3 PLUS zbudowane są z trzech warstw.

Gładka warstwa wewnętrzna wykonana jest z kopolimeru polipropylenu (PP-CO). Ta część rury nie pozwala na przyleganie nieczystości oraz jest częściowo odpowiedzialna za tłumienie dźwięków.

Wykonana z polipropylenu wzbogaconego minerałami (PP-MV) wzmocniona warstwa środkowa jest odpowiedzialna za wysoki stopień sztywności obwodowej i wzdłużnej oraz zapewnia wyjątkową trwałość. Z racji swoich własności to właśnie ta warstwa jest głównie odpowiedzialna za tłumienie dźwięków.

Zewnętrzna warstwa w kolorze brązowym dzięki swym właściwościom nadaje rurze wysoką odporność na uderzenia, również w niskich temperaturach. Wykonana jest ona z kopolimeru polipropylenu (PP-CO).

Właściwości kształtek

Wysoka masa i większa grubość ścianki
Nowa generacja MASTER 3 PLUS produkowana jest w wyższej klasie sztywności (SN4). Wartość ta została osiągnięta poprzez zwiększenie średniej masy o 60%
Wysoka izolacja akustyczna
Wyższa masa skutkuje podwyższeniem izolacyjności akustycznej
Kształtki zoptymalizowane pod kątem przepływu
Nowy kształt kielicha pozwala na płynne przejście między włożonym końcem rury a kształtką. Powoduje to zmniejszenie oporów hydraulicznych.
Trójniki łukowe
Hydraulicznie zoptymalizowane (łukowe) trójniki umożliwiają podłączenie większej liczby gospodarstw domowych do rury spustowej. Wynika to z większego natężenia przepływu w porównaniu do konwencjonalnych trójników.
