Systém vícevrstvých trubek a lisovaných tvarovek pro sanitární rozvody RADOPRESS

Systém vícevrstvých trubek a lisovaných tvarovek pro sanitární rozvody RADOPRESS

Instalační systém RADOPRESS pro instalaci pitné, studené a teplé vody sestává z vícevrstvých zesíťovaných polyethylenových trubek PE-X, resp. z polyetylénu se zvýšenou odolností proti teplotě PE-RT, s antifúzní vrstvou z hliníku (AL) a lisovaných a šroubovaných spojovacích tvarovek. Součástí nabídky je kompletní sada armatur, spojovacích prvků a montážních nástrojů pro sanitární zařízení.

Vícevrstvé trubky PE-X/AL/PE-X (PE-RT/AL-PE-RT) se vyrábějí vytlačováním se stočenou hliníkovou páskou (AL) vloženou do vnitřku potrubí. Hliníková vrstva je na obou stranách pokryta pojivem a vrstvami polyethylenu PE-X (PE-RT). Použití hliníkové vrstvy má za následek šestinásobné snížení tepelného prodloužení trubek ve srovnání s běžnými trubkami PE-X, PE-RT a trubkami s antifúzní vrstvou vyrobenou z polyvinylalkoholu (EVOH), což je důležité především v topných systémech radiátorů.

Vysoká kvalita výrobků a vynikající fyzikální a mechanické parametry plastů, jako je odolnost vůči vysoké teplotě a tlaku, zajišťují instalaci potrubí Pipelife po dobu 50 let trvanlivosti.

Na systém RADOPRESS se vztahuje desetiletá záruka poskytovaná společností PIPELIFE Czech s.r.o.

Radopress
Materiál PE-X/AL/PE-X; PE-RT/AL/PE-RT
Průměry

DN/OD 16, 18, 20, 26, 32, 40, 50, 63 mm

Nominální tlak PN 10 (bar)
Délky Tyče 5 m Role 50, 100, 200, 400 m

Způsob

spojování

lisované spoje

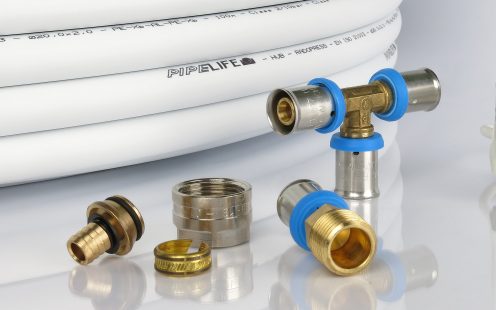

TRUBKY A TVAROVKY

Spojení trubek a tvarovek je provedeno:

  • mosazné lisovací tvarovky - trubky jsou spojeny mechanickým lisováním

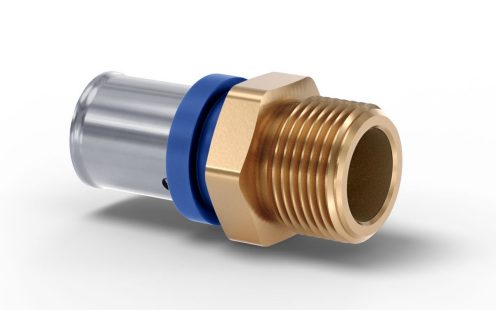

  • mosazné přechodové tvarovky s vnějším nebo vnitřním závitem (závitové připojení)
  • svěrné šroubení Eurokonus - mechanicky upnuté maticí a utěsněné elastomerovým těsněním

Tvarovky Eurokonus umožňují připojení potrubí k rozdělovačům nebo radiátorovým ventilům.

Lisování trubek a tvarovek se provádí pomocí akumulátorového nebo elektrického radiálního lisu s TH čelistmi. Tato technologie poskytuje odolné spojení kloub (získaný pomocí síly 10 tun) nejvyšší pevnosti.

Trubky o průměru 16, 18 a 20 mm mohou být spojeny pomocí ručního lisovacího nástroje.

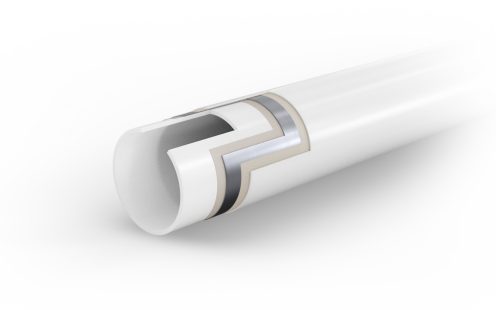

Konstrukce trubky

Vícevrstvé trubky RADOPRESS vyrobené z PE-X, resp. PE-RT se skládají z 5 vrstev:

  • Vnější vrstva PE-Xb nebo PE-RT
  • Adhezní vrsva
  • Hliníková fólie
  • Adhezní vrstva
  • Vnitřní vrstva PE-Xb nebo PE-RT

PE-Xb polyethylen je zesítěný polyethylen PE-HD, PE-RT je polyetylém se zvýšenou odolností proti teplotě. Trubky jsou ve standardním provedení vyráběny v bílé barvě.

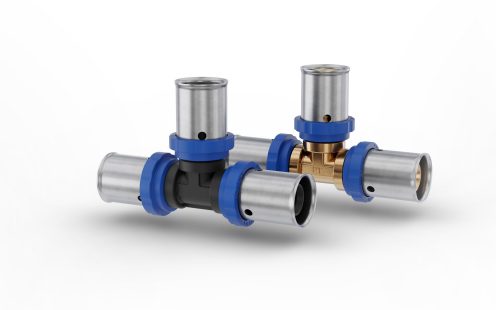

Konstrukce tvarovek

Zaručuje velmi vysokou spolehlivost, spoj s dlouhou životností  a jednoduchou montáž

4 části fitinku :

  • lisovací pouzdro z vysokojakostní oceli
  • plastový kroužek ( TH kontura )
  • 2 O–kroužky
  •  mosazné tělo fitinku

výhody systému radopress

  • velmi dobrá odolnost vůči vysoké teplotě a tlaku
  • velmi jednoduchá a rychlá montáž, zejména pomocí lisovacích konektorů
  • jeden typ potrubí pro vytápění a sanitární zařízení
  • možnost volného tvarování trasy - velmi malý počet potřebných tvarovek
  • kyslíková bariéra - chrání před difúzí kyslíku, která způsobuje korozi kovových částí zařízení
  • možnost připojení hliníkových trubek a radiátorů (bez elektrochemické koroze)
  • úplná odolnost PE-X vůči korozi a usazování vodního kamene
  • velmi vysoká mechanická pevnost trubek
  • trubky si po ohybu udržují svůj tvar
  • velmi dobrá mechanická odolnost mosazných trubek a tvarovek
  • vynikající chemická odolnost
  • vynikající hydraulické parametry, k = 0,004
  • fyziologická lhostejnost k vodě (nereagují s vodou)
  • největší záruka těsnosti lisovaných spojů
  • velmi dlouhá životnost instalace nad 50 let
  • dokonalé tlumení vibrací a hluku
  • velmi nízký koeficient tepelné roztažnosti (α = 0,024 mm/(m.K)); podobný mědi
  • odolnost proti vodním rázům
  • nízká hmotnost potrubí
  • velmi široký sortiment trubek, tvarovek, montážních nástrojů
  • energeticky úsporná topná zařízení, např. podlahové vytápění, solární systémy
  • velmi vysoká kvalita výrobků a vynikající vlastnosti zajišťují širokou škálu aplikací

Použití, aplikace

  • Vynikající pevnostní parametry vícevrstvých trubek PE-X a PE-RT s kyslíkovou bariérou (AL) používanou v systému RADOPRESS a systému lisovaných tvarovek umožňují nejvšestrannější použití v topných a sanitárních instalacích při maximální provozní teplotě 95 ° C a tlaku 10 bar.

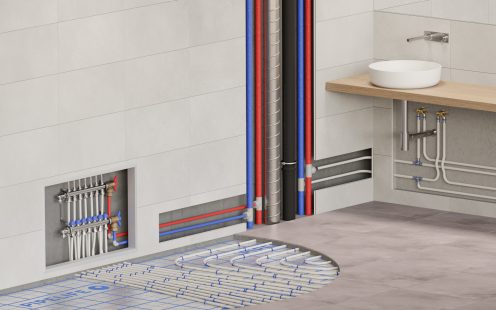

  • Systém RADOPRESS od Pipelife je určen pro použití v instalacích:
    • pitná a studená voda - stoupačky a připojovací rozvody k zařizovacím předmětům
    • teplá užitková voda - stoupačky a připojovací rozvody k zařizovacím předmětům
    • Stlačený vzduch
    • Chlazení (chlazená voda)
    • průmyslové rozvody - např. pro přepravu stlačeného vzduchu, potravin, chemikálií
    • technologické, např. zavlažování a vytápění sportovních hřišť
    • zemědělské, zahradnické
    • vytápění, jako je podlahové vytápění, ústřední topení (ústřední topení), nízkoteplotní a vysokoteplotní radiátory, solární systémy – viz systém RADOPRESS FLOORTHERM

Na systém RADOPRESS se vztahuje desetiletá záruka poskytovaná společností PIPELIFE Czech s.r.o.
